SC(B)系列10/0.4kV级三相树脂绝缘干式变压器-配防务外壳及出线方式

1) 电压等级:6~35kV
2) 容量范围:30~20000kVA
3) 调压方式及分接范围:±2*2.5%(或±5%)无励磁调压,±4*2.5%有载调压
4) 电气条件: 50Hz,3相
5) 联结组标号:Yyn0;Dyn11;Yd11;YNd11(或按用户要求)
6) 阻抗电压:标准阻抗(性能参数)
7) 使用环境:海拔小于1000m,环境温度低于40℃。(超出,则按标准相应做特殊设计、制做)
8)绝缘耐热等级:H/F级,最高允许温度180℃/155℃,绕组温升限值125K/100K
9) 冷却方式:空气自冷(AN),强迫空气冷却(AF风冷)
10)绝缘水平:
a. 6 kV级产品工频耐电压25kV,冲击耐压 60kV
b. 10kV级产品工频耐电压35kV,冲击耐压 75kV
c. 20kV级产品工频耐电压50kV,冲击耐压125kV
d. 35kV级产品工频耐电压70kV,冲击耐压170kV;

型号

Uk (%)

GT

(kg)

外形图

外形尺寸(mm)   L*W*H

底座尺寸(mm)

L1/L2*f-n*Φ18



L*W*H/h(常规产品)

L*W*H/h(配套开关柜产品)

SC10-30/6~10

4

370

()

1200*1000*1100/835

1300*1000*2200/890

400/200*000-4*Φ18

1、高、低压端子尺寸参见表()及图(一、二、三);

2、外形尺寸仅供设计选型参考;

3、与低压开关柜配套干变产品标准(侧出线)外壳高度尺寸H=2200mm,同时可根据用户需要的尺寸订货;

4、外壳除采用铝合金材料外,可根据用户需要设计,制造其它材料和要求的防护等级。

SC10-50/6~10

520

()

1300*1000*1200/890

1400*1100*2200/930

550/275*000-4*Φ18

SC10-80/6~10

660

()

1400*1100*1300/930

1400*1100*2200/980

550/275*000-4*Φ18

SC10-100/6~10

720

()

1400*1100*1300/980

1400*1200*2200/1000

550/275*000-4*Φ18

SC10-125/6~10

810

()

1400*1200*1300/1000

1600*1200*2200/1030

550/275*000-4*Φ18

SC10-160/6~10

1010

()

1600*1200*1400/1030

1600*1200*2200/1100

660/330*000-4*Φ18

SC10-200/6~10

1140

()

1600*1200*1400/1100

1600*1200*2200/1160

660/330*000-4*Φ18

SC10-250/6~10

1270

()

1600*1200*1400/1160

1700*1350*2200/1170

660/330*000-4*Φ18

SCB10-315/6~10

1480

()

1700*1350*1500/1170

1700*1350*2200/1245

660/330*000-4*Φ18

SCB10-400/6~10

1825

()

1700*1350*1500/1245

1700*1350*2200/1280

660/330*000-4*Φ18

SCB10-500/6~10

1860

()

1700*1350*1500/1280

1900*1350*2200/1390

660/330*000-4*Φ18

SCB10-630/6~10

2120

()

1900*1350*1600/1390

1900*1350*2200/1240

660/330*000-4*Φ18

SCB10-630/6~10

6

2100

()

1900*1350*1600/1240

2000*1400*2200/1405

660/330*000-4*Φ18

SCB10-800/6~10

2530

()

2000*1400*1750/1405

2000*1400*2200/1520

820/470*190-4*Φ18

SCB10-1000/6~10

2965

()

2000*1400*1750/1520

2100*1500*2200/1665

820/470*190-4*Φ18

SCB10-1250/6~10

3500

()

2100*1500*1900/1665

2100*1500*2200/1735

820/470*190-4*Φ18

SCB10-1600/6~10

4200

()

2100*1500*1900/1735

2300*1500*2200/1945

820/470*190-4*Φ18

SCB10-2000/6~10

4900

()

2300*1500*2200/1945

2300*1500*2200/2060

820/470*190-4*Φ18

SCB10-2500/6~10

6045

()

2300*1500*2200/2060

2100*1500*2200/1735

820/470*190-4*Φ18

外壳:采用框架组装式铝合金外壳,对干变做进一步的安全防护,满足干变产品与低压配电柜置于同一配电室,并根据用户需要配置高、低压母线() 出线接口, 铝合金外壳合理紧凑,外形美观、刚性好。

外壳防护等级:常用外壳防护等级为IP20IP23标准防护,IP20可以防止直径大于12mm的固体异物进入,确保用电安全;若需要进一步防止与垂直线成60°角以内的水滴入,则可选用IP23防护等级的外壳[注:IP23防护等级的外壳会使变压器散热能力下降,导致容量较小的变压器降容量约5%使用,容量较大的变压器降容量约10%使用]

出线方式:

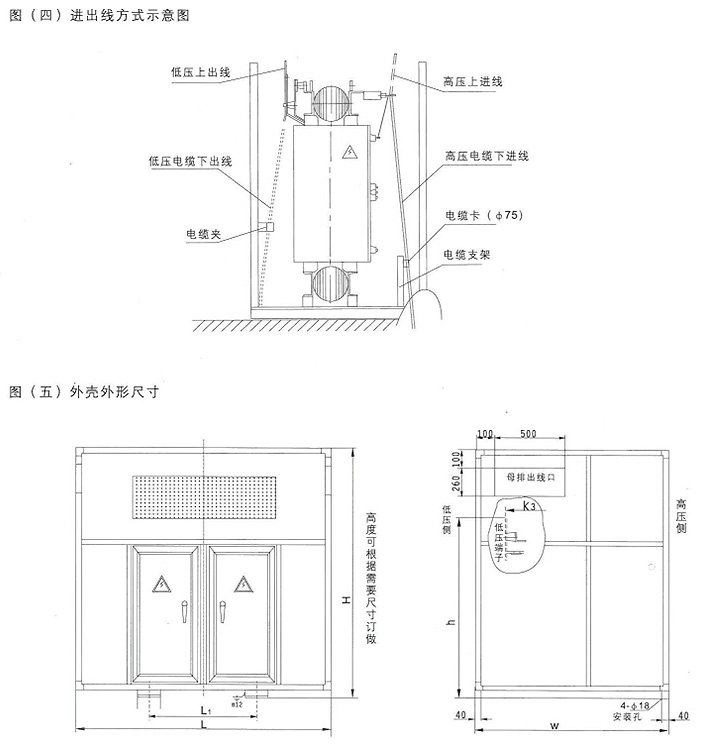

(1)外壳内配置高压电缆进()支撑架,参见图()

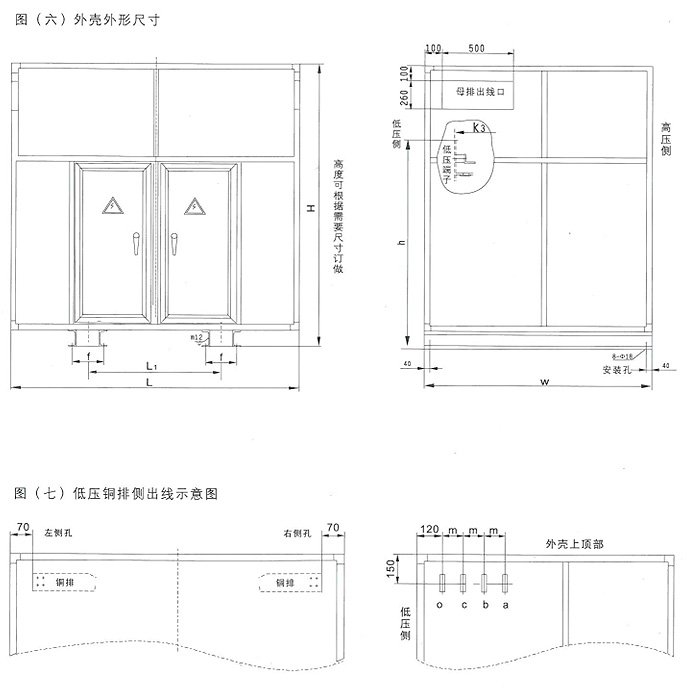

(2)低压(铜母排)上部(侧、顶)出线,外壳在上(侧、顶)部预留母排出线口,参见图(五)、(六)、变压器与(开关柜)之间的母排由用户根据实际情况自行连接;

(3)容量≥200kVA的变压器低压铜母排(左或右)横侧出线可根据需要配置到如图()所示位置;其中SCB10-2000~2500/10尺寸m=120,其余m=100

(4)根据用户订货具体情况需要,外壳可开相应的出线口。
